光伏發電多少兆瓦需要升壓站,光伏升壓站接線原理

時間:2022-12-06來源:www.fktjpcs.cn

4兆瓦(MW)就是4000千瓦,兆瓦是電功率單位。電站遠距離輸送時,電壓低了損耗大, 升高電壓輸送損耗小這點,眾所周知。例如三峽樞紐向華東電網輸送電壓是500KV。

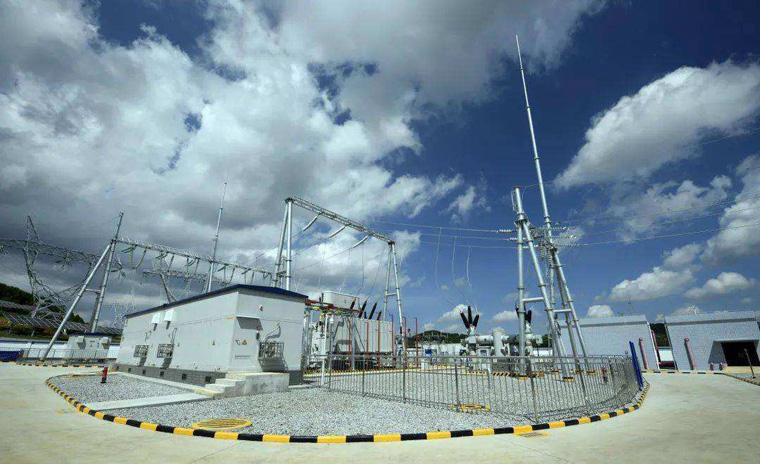

光伏發電多少兆瓦需要升壓站,光伏升壓站接線原理



光伏升壓站接線原理



光伏電站電氣主接線,主要是升壓站的電氣主接線,也稱電氣一次接線,是指由變壓器、斷路器、隔離開關、避雷器、互感器、電容器、母線、電力電纜等一次主電氣設備,按照一定次序連接起來的電路,通常采用單線圖表示。



進行電氣一次設計時,要充分考慮供電可靠性、運行靈活性、操作簡便性、經濟性以及便于擴建等因素。



典型的電氣主接線大致可分為兩大類:按照接入點數量可分為有匯流母線的接線方式(即單個接入點)和無匯流母線的接線方式(多個接入點)。其中有匯流母線接線方式分為單(雙)母線和單(雙)母線分段兩種方式,無匯流母線接線方式可分為外橋接線方式和內橋接線方式。

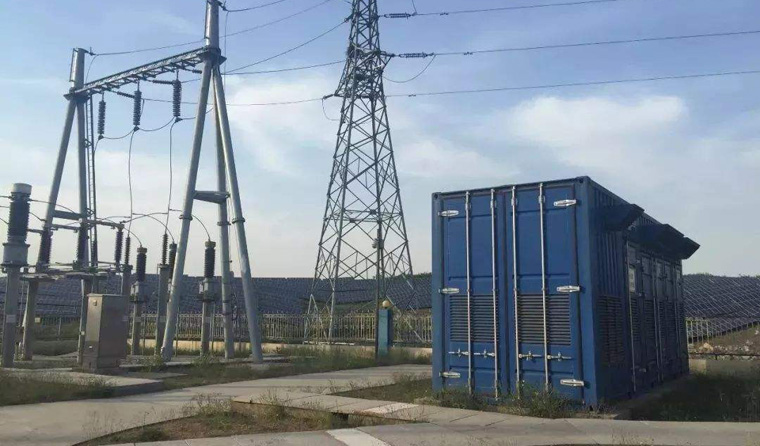

光伏發電多少兆瓦需要升壓站,光伏升壓站接線原理



光伏升壓站原理



升壓站:一個使通過的電荷電壓變換的整體系統。為了便于用戶或用電單位的使用,把大電壓變小電壓,或小電壓變大電壓的變電設備。主要是升壓,目的是減小線路電流借以減小電能的損失。



基本組成



主要一次設備有變壓器、斷路器、隔離開關、接地刀閘、電流互感器、電壓互感器、避雷器、母線等。



升壓站按升高電壓的等級分有220kv升壓站、330kv升壓站、500kv升壓站、750KV升壓站。等級越高需要設備的耐壓性就越強,設計要求就越高、制造設備費用也越大。



升壓站一次設備:按電能量流動方向描述為:電能從發電機機端側到主變壓器,通過主變壓器升壓到電網上之前的這段就屬于升壓站的范圍。電能量依次通過發電機、變壓器、隔離開關、斷路器、電流互感器最后上電網送至其他受電處。



升壓站二次回路:保護控制回路、同期回路、直流監視回路、測量和繼電保護回路。



繼電保護一般有線路保護、斷路器保護、母線保護、測控同期裝置。



此外升壓站還和DCS,NCS連接用以數據通訊和一次設備控制。



光伏(PV or photovoltaic),是太陽能光伏發電系統(photovoltaic power system)的簡稱,是一種利用太陽電池半導體材料的光伏效應,將太陽光輻射能直接轉換為電能的一種新型發電系統,有獨立運行和并網運行兩種方式。



同時,太陽能光伏發電系統分類,一種是集中式,如大型西北地面光伏發電系統;一種是分布式(以>6MW為分界),如工商企業廠房屋頂光伏發電系統,民居屋頂光伏發電系統 。



光伏升壓站是給光伏升高電壓用的。
